Chargement de la pile

Chargez la pile interne du terminal pour 4 heures au moyen de l’une des méthodes suivantes :

Base de chargement facultative;

câble d’alimentation branché directement sur le terminal .

Recommandations : Branchez toujours le câble d’alimentation sur la prise de courant en dernier, afin d’éviter les surtensions. Dans la mesure du possible, utilisez une barre multiprise avec protection contre les surtensions.

Vous devez absolument utiliser le bloc d’alimentation ainsi que les câbles fournis par Moneris, car ils sont conçus pour le terminal Move/5000 de Moneris et sa base. Le non-respect de cette consigne peut causer un dysfonctionnement ou endommager l’appareil.

Utiliser la base de chargement

  1. Trouvez le câble d’alimentation de la base.

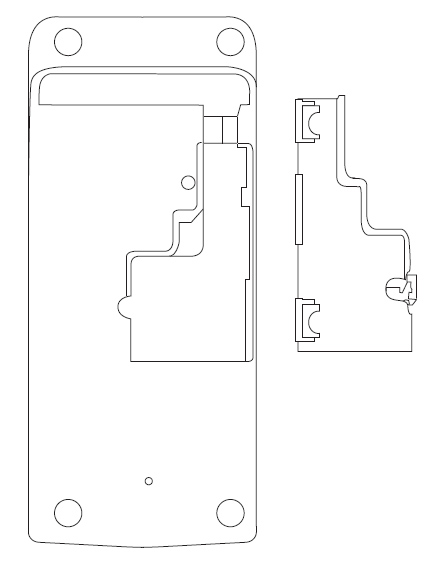

  1. Tournez la base à l’envers et ouvrez le couvercle situé sous celle-ci.

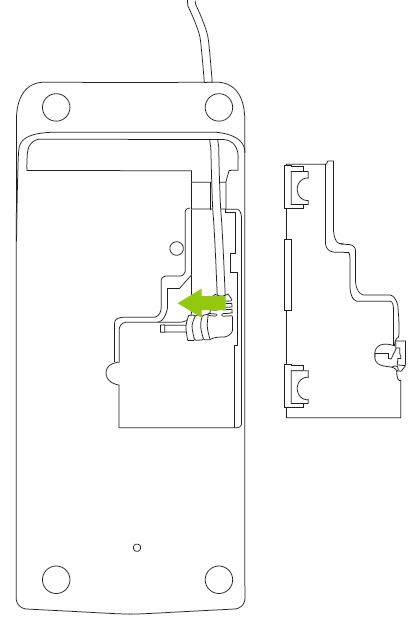

  1. Insérez le connecteur du câble d’alimentation dans le petit port circulaire (alimentation) situé sous la base.

  2. Replacez le couvercle sous la base, puis remettez la base du bon côté.

  3. Branchez l’autre extrémité du câble d’alimentation sur une prise de courant sous tension.

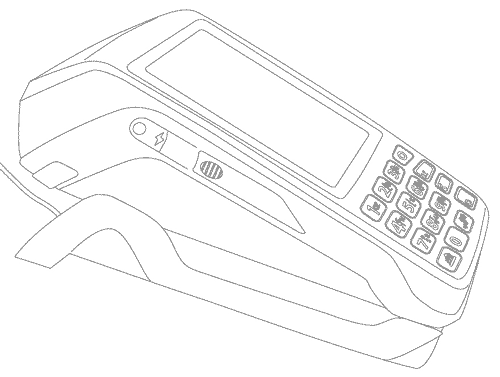

  1. Posez le terminal sur la base. Veillez à ce que les fentes de contact situées sous le terminal soient bien placées sur les broches de la base.

terminal et base

  1. Une fois le terminal sous tension, continuez à l’étape 2 ci-dessous .







Utiliser le câble d’alimentation branché directement sur le terminal

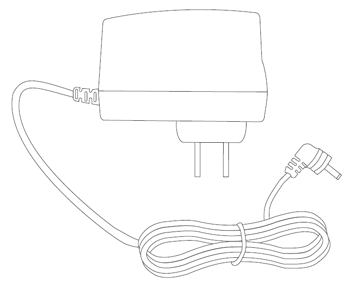

  1. Trouvez le câble d’alimentation qui se branche directement sur le terminal.

  1. Trouvez le port d’alimentation située sur le côté gauche du terminal (indiqué par le symbole d’alimentation ().

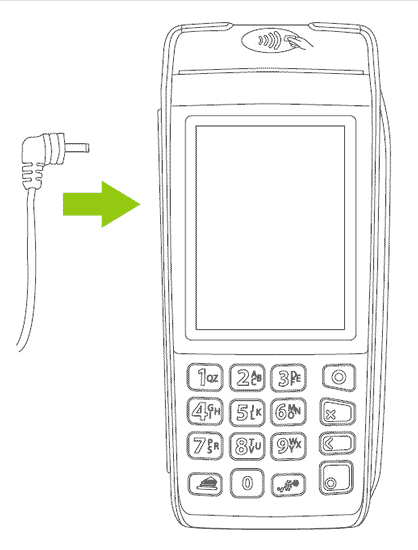

  1. Insérez le connecteur du câble d’alimentation dans le port.

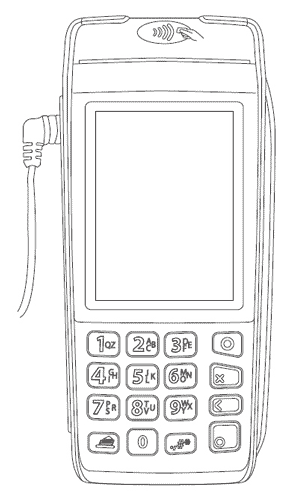

  1. Branchez l’autre extrémité du câble d’alimentation sur une prise de courant sous tension.

  1. Une fois le terminal sur tension, continuez à l'étape 2 ci-dessous.



Attendez que le message « Bonjour! Soyez prêt pour les paiements / Welcome! Let’s get you payment ready » s’affiche. (Cela devrait prendre environ 60 secondes.)

Trouvez l’indicateur de charge affiché dans la partie supérieure de l’écran du terminal, dans la barre d’état, comme suit :

barre d'etat

Attendez qu’un « éclair » s’affiche dans l’indicateur. Ce symbole indique que la pile est en cours de chargement; il peut s’écouler plusieurs minutes avant que ce symbole s’affiche.

L’éclair s’affiche uniquement lorsque le terminal est connecté à une source d’alimentation externe.

Le terminal EST CONNECTÉ à une source d’alimentation externe.

Le terminal N’EST PAS CONNECTÉ à une source d’alimentation externe



NIVEAU DE CHARGE : 100 %


NIVEAU DE CHARGE : 100 %

Laissez le terminal connecté au câble d’alimentation ou sur la base de chargement lors du reste des procédures de configuration.

Vous avez terminé l’installation du matériel. Rendez-vous à la section Installation du logicielle.
